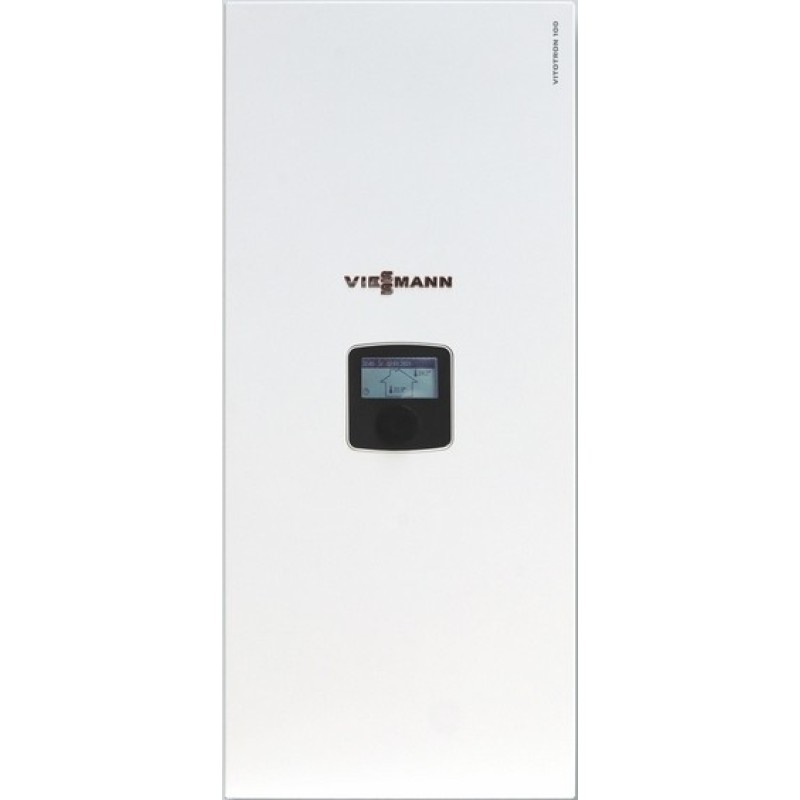

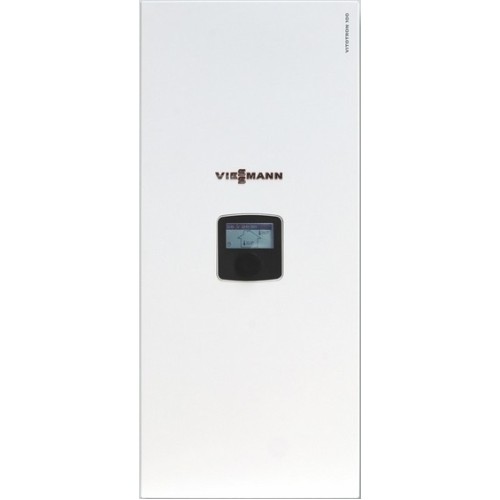

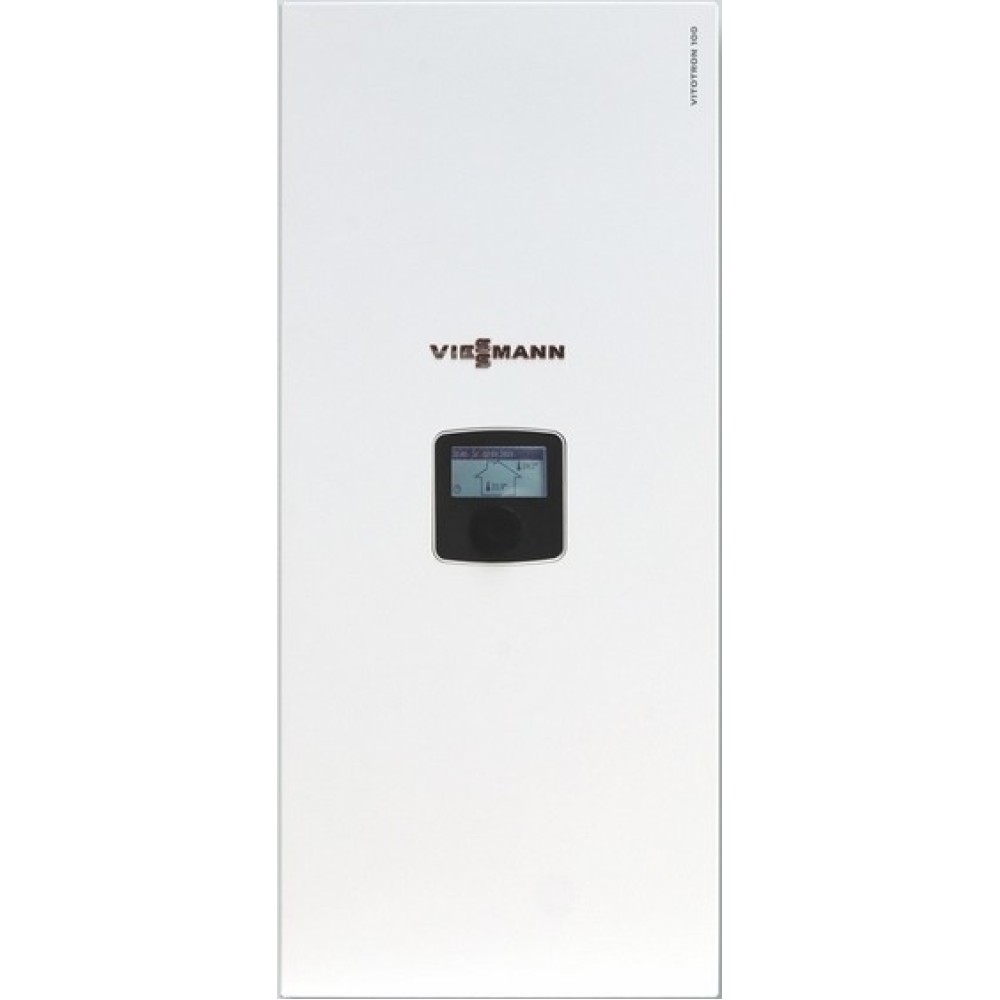

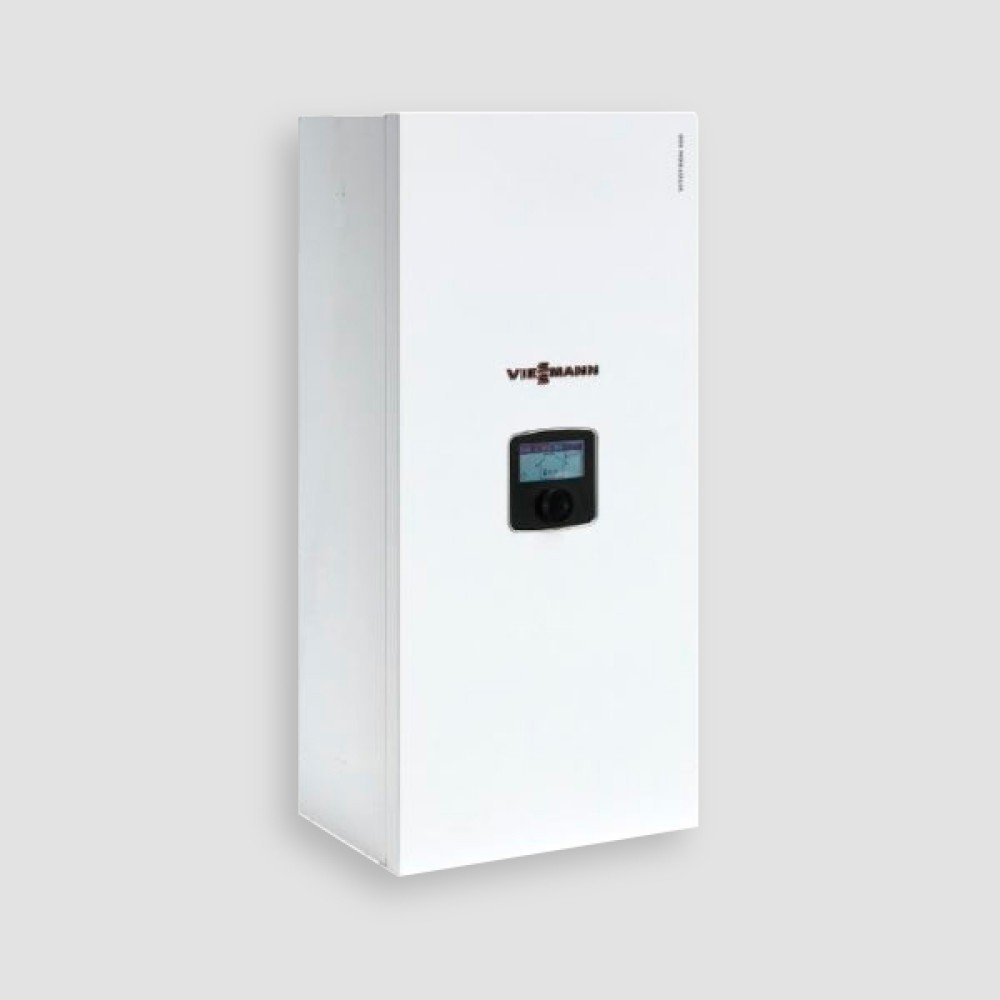

Viessmann Vitotron 100 VMN3-08

ЭЛЕКТРИЧЕСКИЙ КОТЕЛ VITOTRON 100

• Электрокотел с модуляцией мощности: 0,4 – 8 (1,3 – 24) кВт
• С встроенным проточным нагревателем
• С встроенным мембранным расширительным баком
• На выбор с максимальной тепловой мощностью:
  • 4, 6, и 8 кВт
• • 12, 16, 21 и 24 кВт
• Реальный КПД электроприбора 99,4 %
• Возможность подключения до 8 отопительных контуров со смесителем (требуются принадлежности)
• Контроллер с постоянной температурой подачи (тип VLN3) или для погодозависимый теплогенерации (тип VMN3)
• Чрезвычайно компактный дизайн
• Встроенная система диагностики и развитые возможности управления

Ключевые достоинства

• Номинальная мощность:
  • 4 – 8 кВт (подключение 230 B (1N)/400 В (3N))
  • 12 – 24 кВт (подключение 400 В (3N))
• Симисторное управление мощностью
• Модуляция 0,4 – 8 (1,3 – 24) кВт
• Возможность принудительного ограничения мощности:
  • 4 – 6 – 8 кВт
  • 12 – 16 – 20 – 24 кВт
• Встроенный расширительный бак 5 л
• Встроенный энергоэффективный насос с частотным управлением (Wilo Para или Grundfos UPM3 15-60)
• Простой в использовании и функциональный контроллер
• Поддержка русского языка
• Тип VLN3: контроллер с постоянной температурой подачи (комнатный термостат – опция)
• Тип VMN3: погодозависимый контроллер (датчик температуры помещения и наружного воздуха в комплекте)
• Датчик температуры бойлера – опция (7731930)
• Возможность работы с буферными емкостями отопления
• Трехходовой переключающий клапан ГВС в составе пакетного предложения или отдельно (7814924)

Трехходовой переключающий клапан ГВС в составе пакетного предложения или отдельно (7814924)

Преимущества

• Энергонезависим от ископаемых источников энергии
• Широкий диапазон мощности с возможностью гибкой настройки
• Плавное управление мощностью для поддержания оптимального режима работы и избегания пиковых нагрузок на сеть электроснабжения
• Взаимодействие с другими источниками тепла
• Подходит для резервирования других источников тепла
• Возможность программирования с учетом многотарифной системы оплаты электроэнергии

СИМИСТОРНОЕ УПРАВЛЕНИЕ НАГРЕВАТЕЛЬНЫМИ ЭЛЕМЕНТАМИ

Симистор – полупроводниковый прибор, используемый для коммутации в цепях переменного тока и выполняющий функцию управляемого выключателя. При использовании с нагревательным элементом позволяет регулировать его мощность за счет управления временем открытия затвора

МОДУЛЯЦИЯ МОЩНОСТИ КОТЛА VITOTRON 100

Минимальная мощность котла 8 кВт составляет 0,4 кВт, котла 24 кВт – 1,3 кВт

БЕССТУПЕНЧАТОЕ РЕГУЛИРОВАНИЕ МОЩНОСТИ КОТЛА VITOTRON 100

Благодаря использованию электронного управления мощности регулирование от минимальной мощности бесступенчатое

ФУНКЦИЯ ПЛАВНОГО ВКЛЮЧЕНИЯ ДЛЯ СНИЖЕНИЯ НАГРУЗКИ НА СЕТЬ

За счет применения электронной схемы управления полностью решен вопрос создания пиковых нагрузок на сеть электроснабжения

ОТСУТСТВИЕ ЩЕЛЧКОВ РЕЛЕ ПРИ РАБОТЕ КОТЛА ИЛИ ИЗМЕНЕНИИ ЕГО МОЩНОСТИ

Симисторы работаю абсолютно бесшумно

ОБЕСПЕЧЕНИЕ КОНТРОЛЛЕРОМ КОТЛА ВЫРАВНИВАНИЯ НАРАБОТКИ ОТДЕЛЬНЫХ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ В БЛОКЕ ТЭНОВ

Контроллер отслеживает выработку каждого элемента и обеспечивает их «ротацию»

ИСПОЛЬЗОВАНИЕ VITOTRON 100 В КАЧЕСТВЕ РЕЗЕРВНОГО ИСТОЧНИКА ТЕПЛА

Для соблюдения гидравлического режима работы котла рекомендуется подключать его параллельно с основным источником. Применяя настенный котел оптимально будет использование гидроразделителя

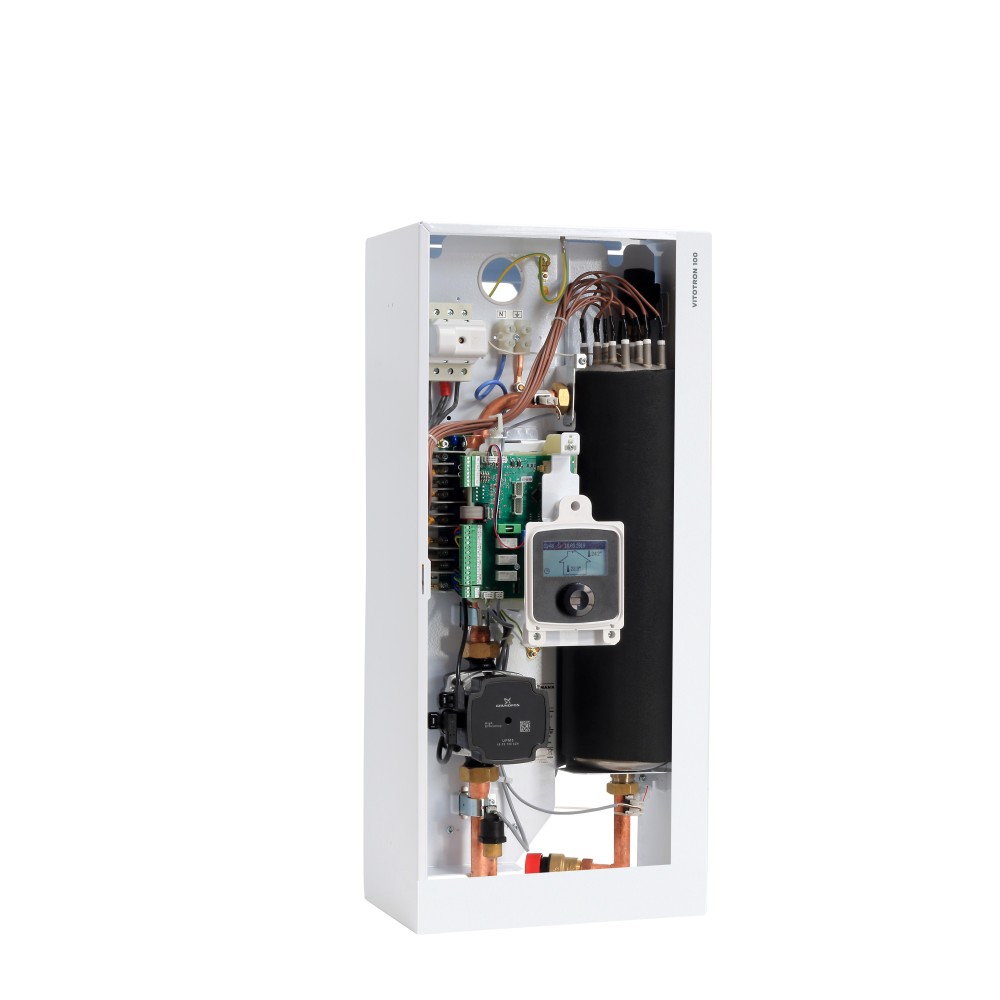

БЛОК ТЭНОВ

Блок выполнен из нержавеющей стали

ВОЗМОЖНОСТИ КОТЛА ПРИ НАГРЕВЕ ГОРЯЧЕЙ ВОДЫ

Для активации функции приготовления ГВС необходим датчик температуры. Переключение отопление/ГВС выполняется за счет внешнего трехходового клапана. Возможности – приготовление ГВС по временной программе (5 отрезков в день), управление насосом рециркуляции ГВС (5 отрезков в день), защита от легионелл как с использованием насоса рециркуляции, так и без, однократный нагрев ГВС

НАСТРОЙКА ЛОГИКИ РАБОТЫ ВСТРОЕННОГО ЦИРКУЛЯЦИОННОГО НАСОСА

Изменение расходно-напорной характеристики – постоянная (внутрипольное отопление) или переменная (радиаторы) разность давлений. Контроллер отображает текущий расход теплоносителя

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ КОТЛА

• Турбо режим – быстрый нагрев помещений с максимальной температурой
• Комбинация с фотоэлектрической установкой
• Комбинация с твердотопливным котлом
• Внешняя блокировка ТЭНов
